Du hast dein Fahrrad erhalten. Wie geht es jetzt weiter? Unsere Montageanleitungen unterstützen dich.
Herzlichen Glückwunsch zu deinem neuen Fahrrad! Damit du schnell und problemlos durchstarten kannst, bieten wir dir eine detaillierte Montageanleitung an. Egal, ob du dein Fahrrad selbst zusammenbauen möchtest oder einfach nur sicherstellen möchtest, dass alles richtig eingestellt ist – unsere Anleitung begleitet dich Schritt für Schritt. Von der richtigen Positionierung der Bremsen bis zur korrekten Einstellung der Schaltung stehen wir dir mit Rat und Tat zur Seite. Bei Fragen oder Unsicherheiten während des Aufbaus kannst du dich jederzeit an unser erfahrenes Team wenden.
Sofort nach Erhalt deines Fahrrades solltest du folgendes prüfen:
Radannahme über Spedition
Bitte prüfe bei der Annahme in Anwesenheit des Spediteurs den Karton auf äußere Schäden und lasse diese dokumentieren. Bei größeren Beschädigungen kannst du die Annahme verweigern. Verwende beim Öffnen der Verpackung keine langen oder scharfkantigen Werkzeuge, um Beschädigungen zu vermeiden. Es ist ratsam, zu zweit zu sein, um das Fahrrad aus dem Karton zu entnehmen. Der Lenker wurde für den Versand quer gestellt. In seltenen Fällen ist eine Demontage des Lenkers nötig. Dieser wird dann sicher verpackt und beigelegt. Hinweis: Benötigte Werkzeuge zur Montage sind nicht enthalten. Du benötigst einen 15er Gabelschlüssel für die Pedale und Inbusschlüssel für den Lenker.
Einstellung des Lenkers

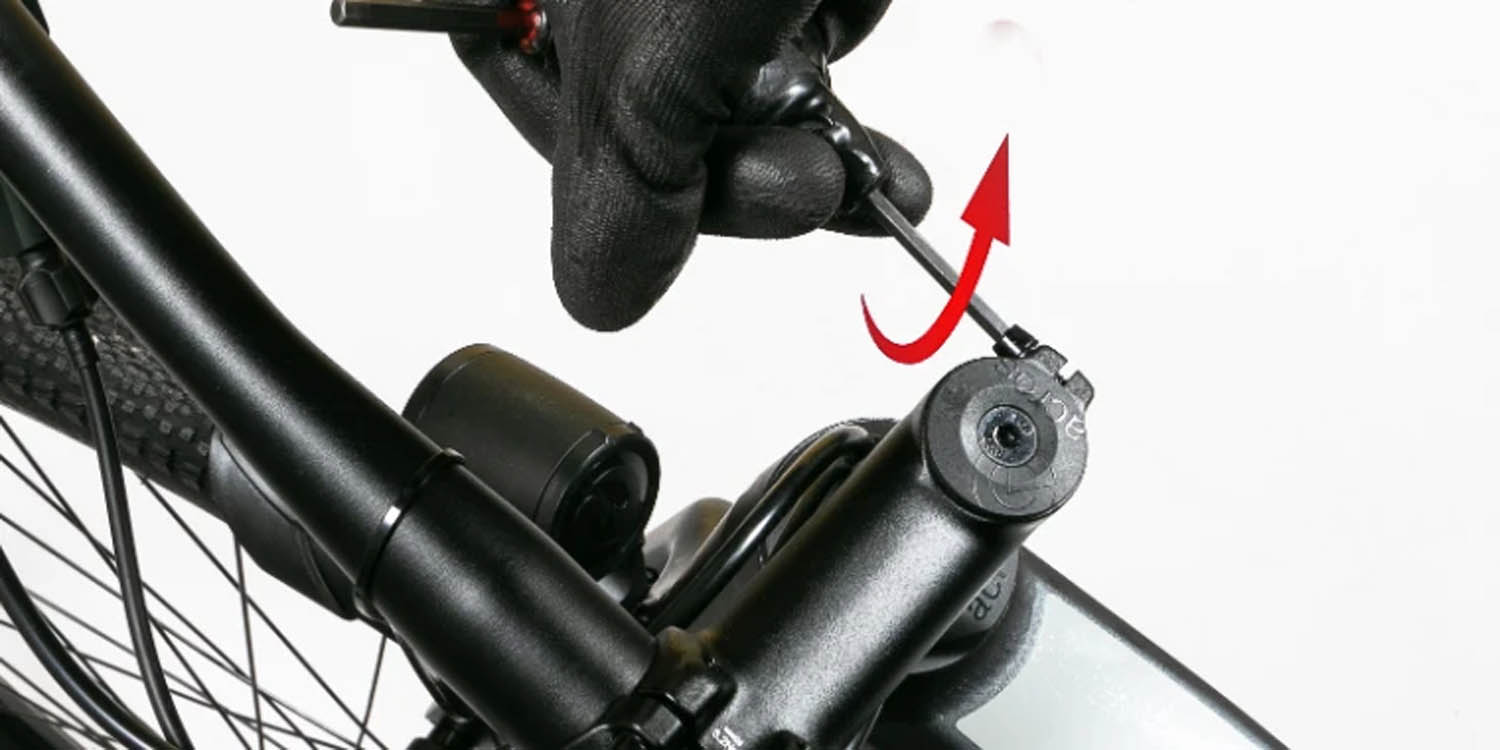

Lenker richtig einstellen
Lösen Sie die Schrauben am Vorbau und drehen Sie den Lenker so, dass dieser waagerecht und mittig in Fahrtrichtung ausgerichtet ist. Nun können Sie die Schrauben, unter Berücksichtigung des Drehmoments, wieder festziehen.

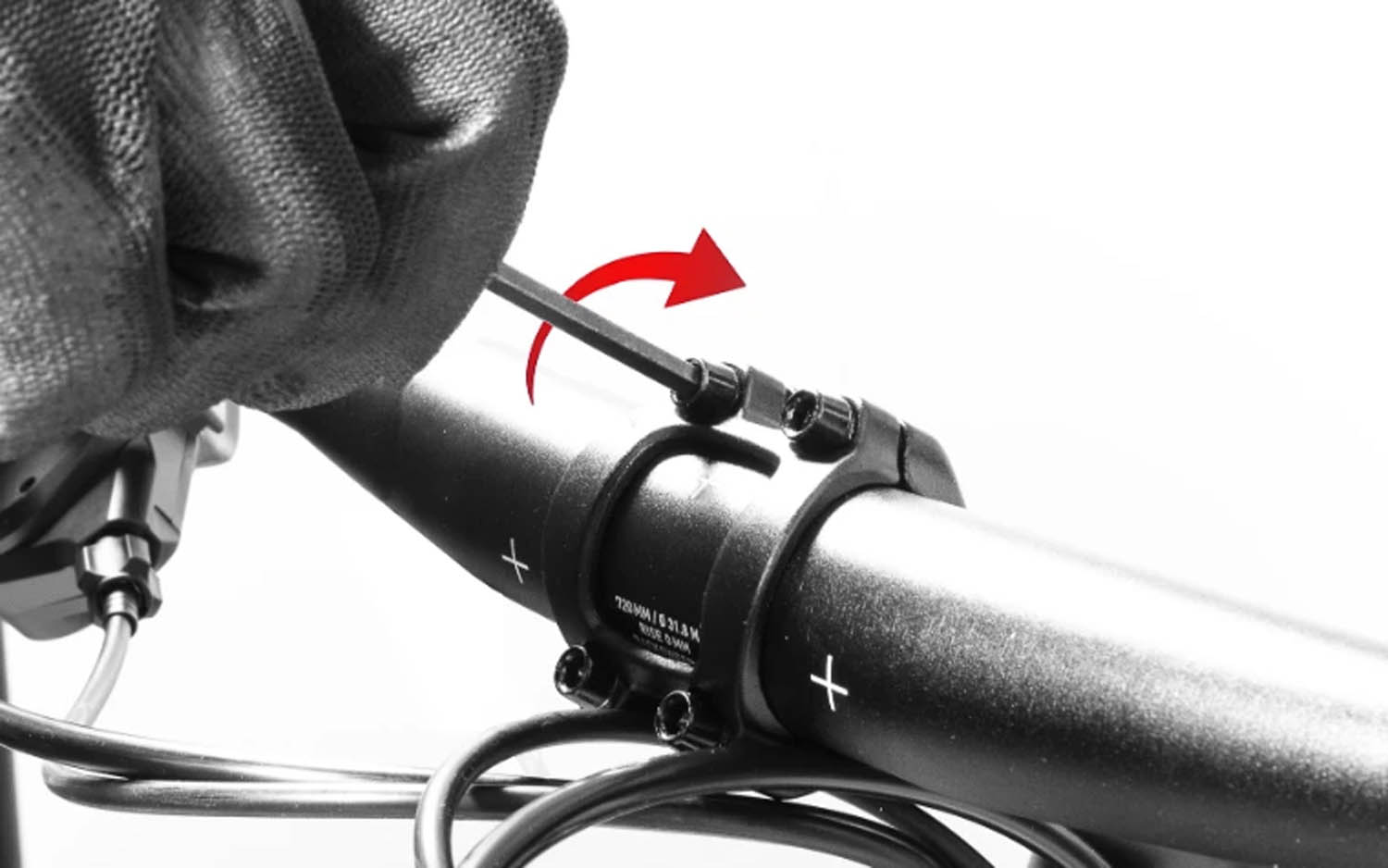

Lenker ist nicht angebracht
Falls der Lenker (in seltenen Fällen) lose mitgeliefert wird, setzen Sie ihn mittig in die Vorbauklemmung ein und richten ihn so aus, dass die Armaturen in einem für Sie angenehmen Winkel stehen. Ziehen Sie dann die Vorbauschrauben fest. Bei einem Vorbau mit vier Klemmschrauben ziehen Sie die Schrauben über Kreuz an, um ein Verkanten zu vermeiden.
Montage und Hinweis für Pedale
Wichtiger Hinweis
Vor der Montage sollten Sie die Gewinde einfetten (Fett ist nicht im Lieferumfang enthalten). Links-Rechts Gewinde: Die Pedale sind in der Regel mit „L“ für links und „R“ für rechts gekennzeichnet. Falls diese Markierungen fehlen, können Sie die Drehrichtung des Gewindes trotzdem leicht bestimmen. Das linke Pedal hat immer eine zusätzliche Nut oder Rille am Anfang des Gewindes (siehe Bild).

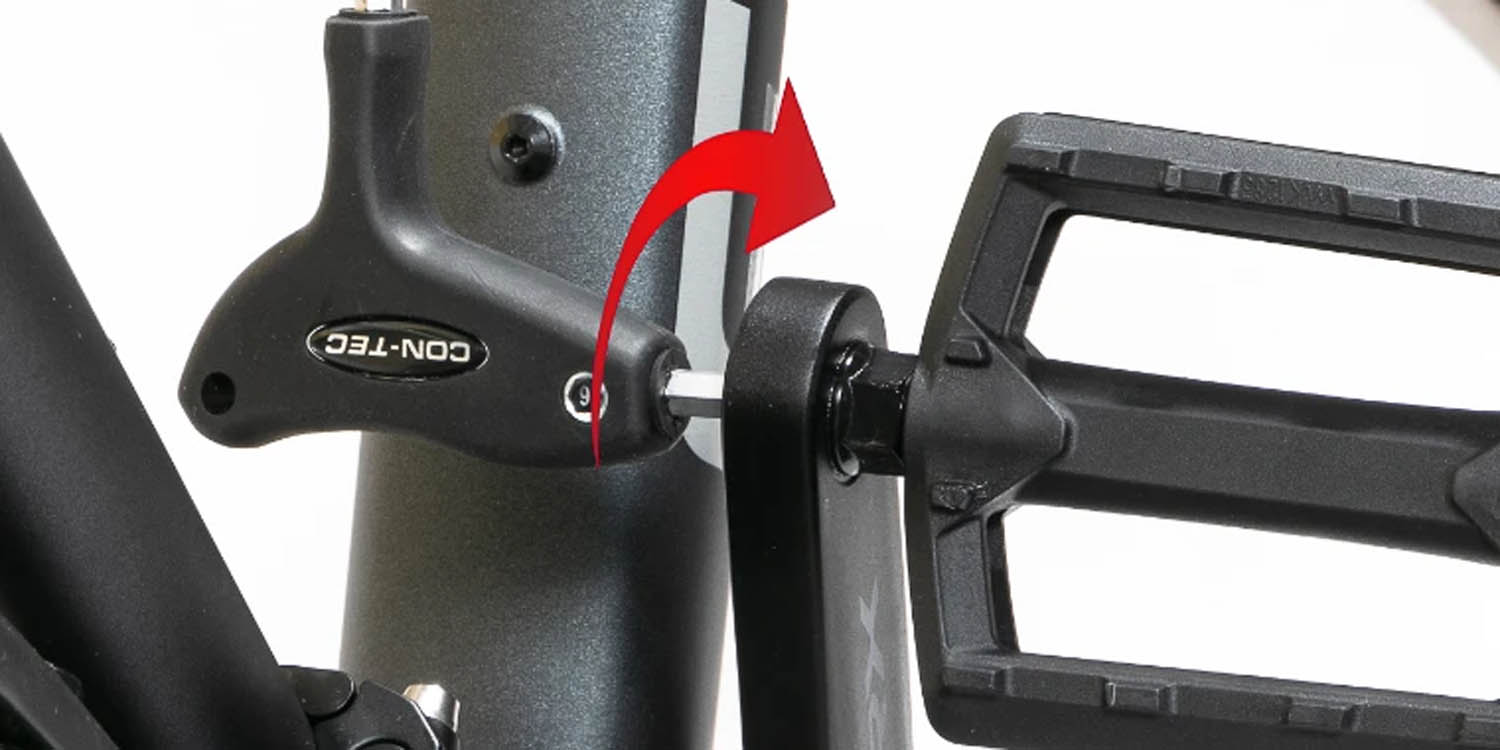

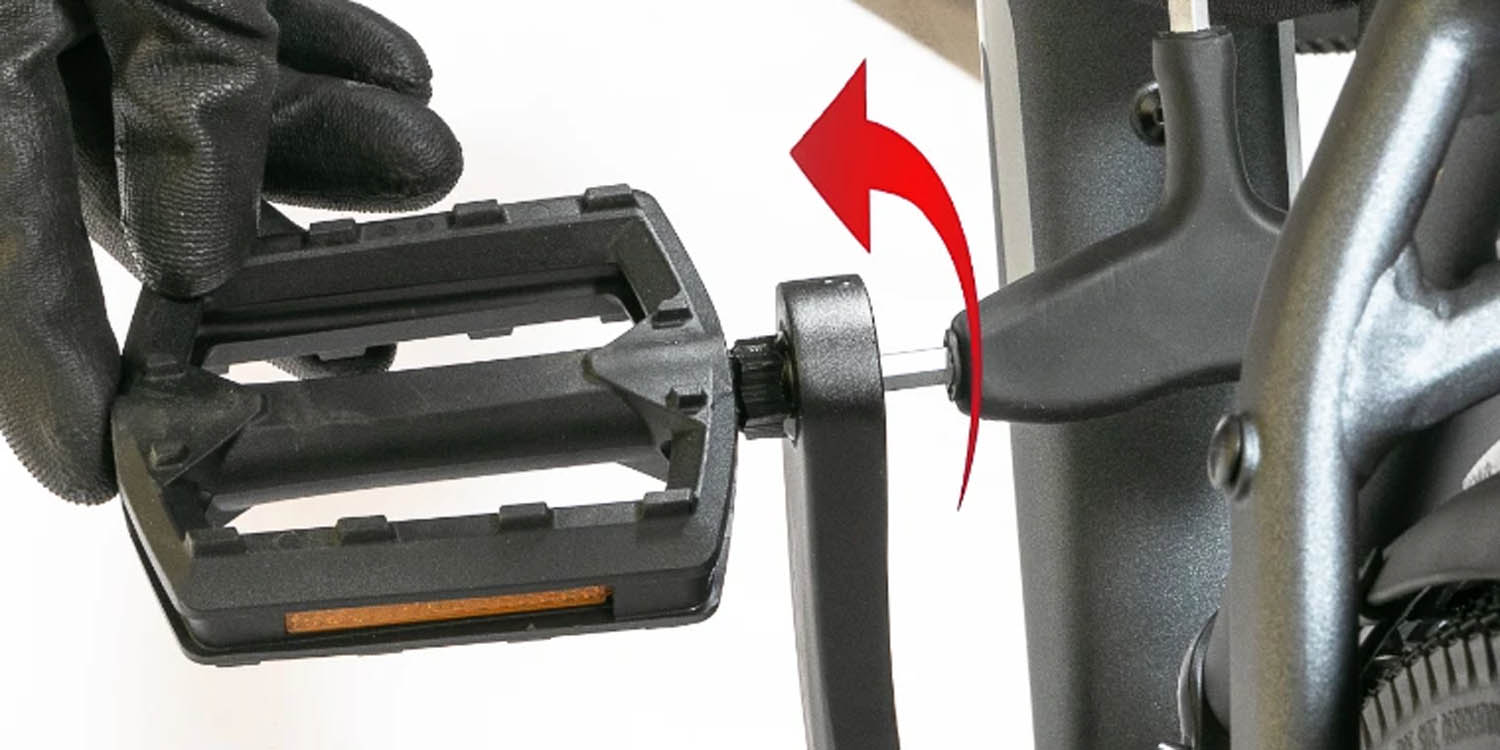

Montage der Pedale
Beide Pedale werden in Richtung des Vorderrads eingeschraubt:
-
Linkes Pedal gegen den Uhrzeigersinn
-
Rechtes Pedal im Uhrzeigersinn
Schraube die Pedale zunächst von Hand in die Kurbel, um ein Verkanten zu vermeiden. Ziehe sie dann fest mit etwa 35 Nm an. Wichtig: Überprüfe und ziehe die Pedale nach den ersten Kilometern Fahrt erneut nach!
Noch Fragen zur Montage?
Falls du unsicher bist, wie du die Pedale montierst oder den Lenker einstellst, sind wir für dich da. Unsere Experten stehen bereit, um dir Schritt für Schritt zu helfen. Von der Pedalmontage bis zur Lenkerjustierung – wir sorgen dafür, dass dein Fahrrad optimal vorbereitet ist. Kontaktiere uns bei Fragen oder für eine persönliche Beratung!
